Isight是一个仿真分析流程自动化和多学科多目标优化工具,它提供了一个可视化的灵活的仿真流程搭建平台,同时提供与多种主流CAE分析工具的专用接口,利用此工具,用户可以方便的以拖拽的方式可视化的快速建立复杂的仿真分析流程,设定和修改设计变量以及设计目标,自动进行多次分析循环;同时提供了试验设计、优化设计、近似模型和质量工程等一套完整的优化算法包,来帮助用户深入全面的了解产品的设计空间,明晰设计变量与设计目标之间的关系,进而实现多学科多目标优化。

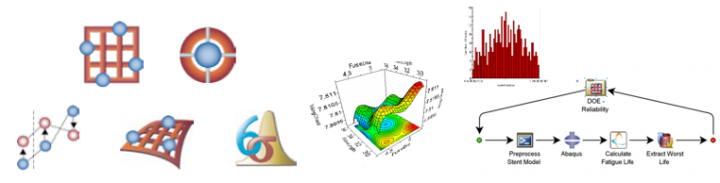

Isight包含多个模块功能,包括:

设计门户与运行门户设计门户Design Gateway提供友好的界面与组件化的方式搭建复杂的仿真分析流程;运行门户Runtime Gateway可以方便的监控和追踪仿真流程的运行状态,利用数据挖掘功能快速的分析并可视化的显示优化结果。

优化算法包提供试验设计,近似建模,优化设计,蒙特卡洛分析,六西格玛等各种优化分析功能,并且每种分析功能都包含多种技术策略。

组件接口库提供专业的Abaqus、ANSYS、ANSYS Workbench、Adams、Adams_Chassis、AdamsCar、ANSA、CatiaV5、CST、Dymola、Femap、FMU、GTPower、Madymo、NASTRAN、Patran、PowerFlow、LS-DYNA、SolidWorks、Calculator、Matlab、Excel、Script等接口。用户也可以将自己的模型发布、存储和共享到组件库,实现知识重用。

结果数据库具有专门的结果数据库,仿真和优化过程数据可以自动保存到数据库中,并允许以软件界面的形式访问,查看仿真模型及运行结果。可以以优化任务提交时间、任务结果状态、任务名称、任务所有人等信息对优化任务进行查询与重新提交。

Isight 2023新版本已经正式发布,下面介绍一些比较重要的功能增强。

01概率分布技术增强

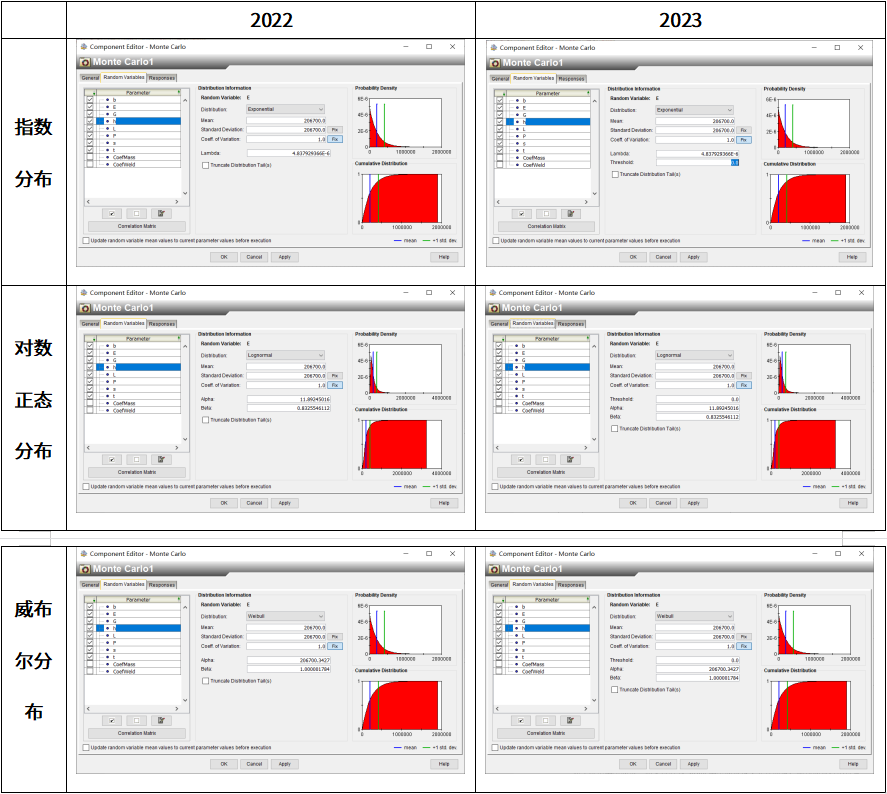

为指数分布、对数正态分布和威布尔分布增加了新的“Threshold”阈值参数。

旧版本:指数分布、对数正态分布和威布尔分布总是生成大于0的样本

新版本:由分布生成的所有样本将大于或等于阈值

Threshold值必须为非负值

默认Threshold值为0,因此默认行为与先前版本相同

02后处理增强

允许在平行坐标图中使用离散变量。

Isight 2023的EDM(Engineering Data Mining)工具中的平行坐标图支持布尔和字符串类型参数。如果没有为String类型参数定义允许的值,则该参数将不包含在图中。这样做的好处是可以使用EDM工具中的平行坐标图分析字符串类型参数(如果参数允许为其定义值)。

03Webtop技术增强

在Webtop搜索结果中启用模型隐藏。

有时,可能希望发布到SIMULIA Execution Engine Library的某些模型在webtop搜索结果中不可见。现在,可以控制webtop搜索结果中模型的可见性。这样做的好处是,当Webtop用户不希望使用该备件模型时,被其他模型通过引用组件(Reference component)使用,他们可能需要在Webtop搜索结果中隐藏模型。

设置方法:

导航到SIMULIA Execution Engine的安装目录<see_install_dir>/config

使用文本编辑器打开webtop.properties文件

找到 #fiper.webtop.enableHidingModels=false

移除#号,并且将false改为true

保存并关闭webtop.properties文件

重启SEE及WebTop

04组件升级

在Isight 2023中,Abaqus组件被增强,支持从Abaqus 6.14到Abaqus 2023及其维护版本。

Isight作为全球多学科优化设计软件的领导者,功能全面,流程搭建方便快捷,涵盖各种经典优化算法,已经被广泛应用在众多领域,包括航空、航天、汽车、船舶、高科技、工业装备、电子设备等各个领域。

SIMULIA Isight 2023 精彩不断

其他详细功能更新敬请期待!
